딥러닝 4.3 오차역전파법

이번 글에서는 먼저 Affine 에대해 알아보겠다.





Affine 계층이란?

신경망의 순전파 때 수행한 행렬의 곱을 기하학에서는 Affine계층이라고 불린다.



그림1

그림1을 보면 행렬의 곱에서 대응하는 차원의 원소 수를 일치 시킨다는걸 볼수있다.

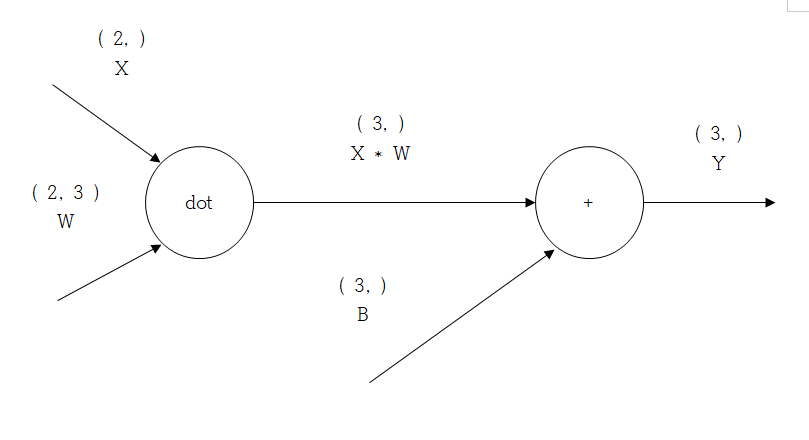

그림2

그림2 는 Affine계층의 계산 그래프를 나타낸것이다.



X, W, B가 행렬이라는 점에 주의해야한다.



지금까지의 계산 그래프트 노드 사이에 스칼라값이 흘렀는데 이 예에서는 행렬이 흐르고 있다.





이제 그림2의 역전파를 식으로 나타내보겠다















그림3





이제 계산그래프로 나타 내보겠다.

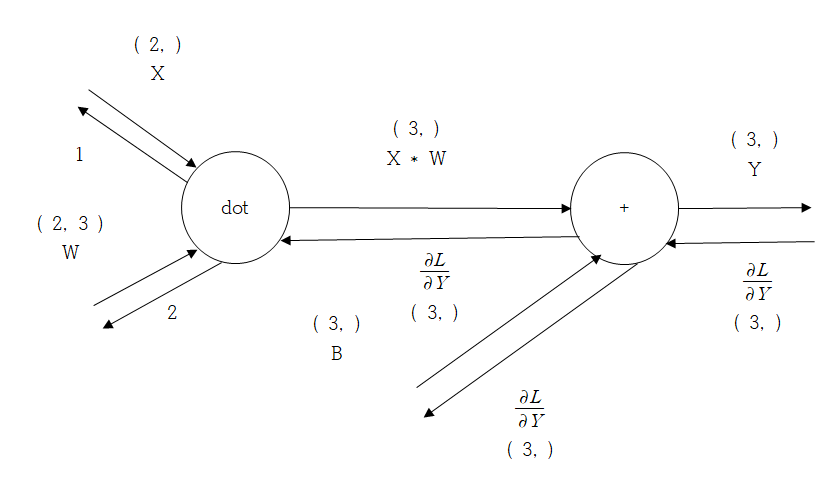

그림4





그림4를 보면 1, 2로 표시 된곳이 있는데 그것은 바로







그림5

그림6

그림5는 1

그림6은 2다.









지금까지 봐온 Affine계층은 입력 데이터로 X 하나만 고려한 것이였다.

이번에는 데이터 N개를 묶어 순전파 하는 경우의 배치용 Affine계층을 알아보겠다.

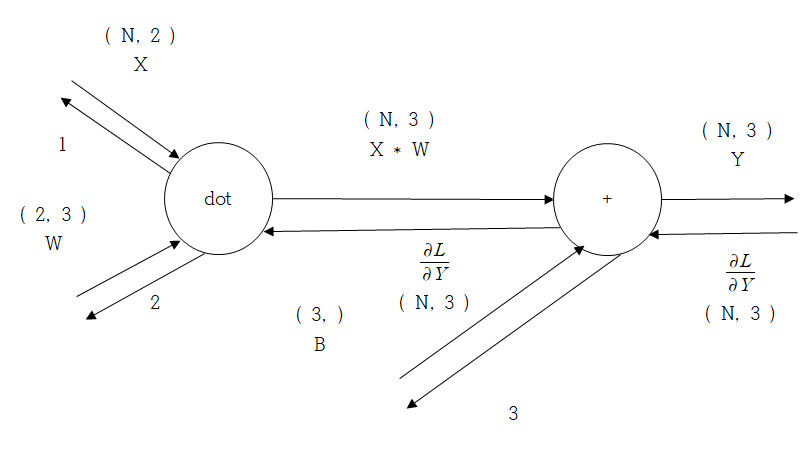

그림7

그림7 에서도 숫자 1, 2, 3 이렇게 표시된곳이 있는데















그림8

그림9



그림10

그림 8 ~ 10 까지 순서대로

1, 2, 3을 뜻한다.







이제 이모든것을 파이썬 코드로 구현해볼것이다.







코드는

출처 :  https://github.com/WegraLee/deep-learning-from-scratch

WegraLee/deep-learning-from-scratch

여기서 받은 파일 common/layers.py에 있다.















Affine코드





import numpy as np

from common.functions import *

from common.util import im2col, col2im





class Affine:

    def __init__(self, W, b):

        self.W = W

        self.b = b



        self.x = None

        self.original_x_shape = None

        # 가중치와 편향 매개변수의 미분

        self.dW = None

        self.db = None



    def forward(self, x):

        # 텐서 대응

        self.original_x_shape = x.shape

        x = x.reshape(x.shape[0], -1)

        self.x = x



        out = np.dot(self.x, self.W) + self.b



        return out



    def backward(self, dout):

        dx = np.dot(dout, self.W.T)

        self.dW = np.dot(self.x.T, dout)

        self.db = np.sum(dout, axis=0)



        dx = dx.reshape(*self.original_x_shape)  # 입력 데이터 모양 변경(텐서 대응)

        return dx









이까지 Affine계층에 대해 알아봤다.
